为了准确测量大型压缩力

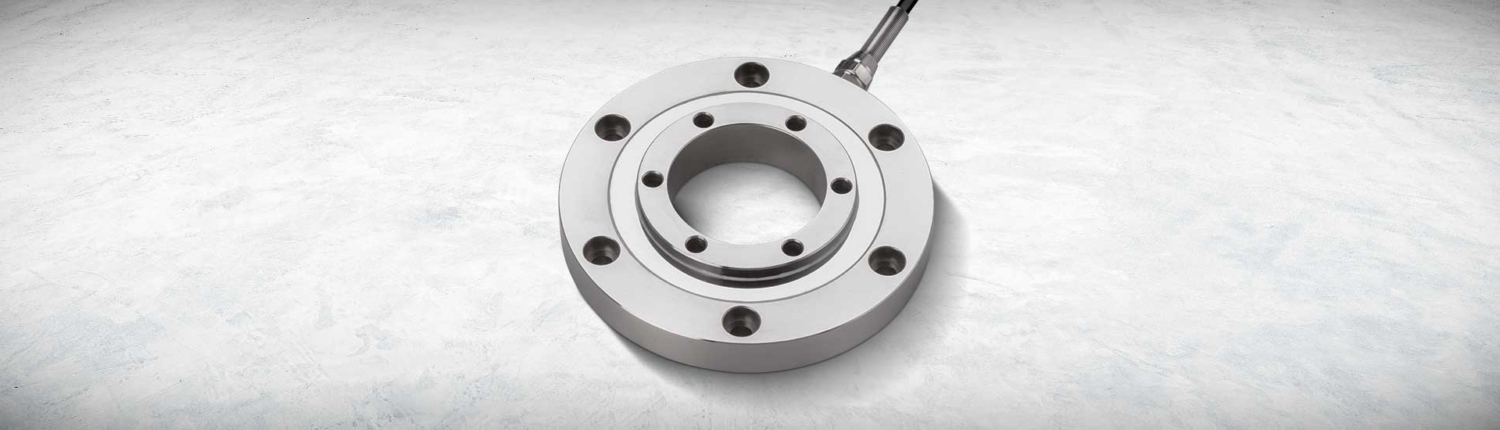

环形力传感器X-142非常适合在狭窄的空间中使用。

紧凑和扁平的设计，确保无障碍的使用，即使在特殊应用。测压原件的中心有一个大的通孔。

由于其高度敏感的膜片，环形测力元件可以在力范围从5KN到50KN的精确力测量。

力从上方集中施加到环形压缩力传感器上。

特点

通过孔进行力传递

环形设计，内径为60mm

非常扁平的结构

测量范围从5KN到50KN的范围

安装与使用

电气连接

X-Sensors的力传感器是基于应变片全桥应变片。该传感器的输出信号以mV/V。控制系统的各种输入模块已经允许力传感器与应变计全桥直接连接。

此外，还提供电压输出(0-10 V)和电流输出(4-20 mA)的测量放大器，可相应地放大应变片全桥。测量放大器可在一个坚固的现场外壳，DIN导轨安装或在线外壳。

环形测压元件的应用领域是制造过程中冲压操作的高精度监测，冲压和接合力监测。应变式力传感器特别适用于主轴上的力测量，例如主轴驱动和压力机主轴。
